■產品型號：LZT-
■應用：
面板（管道）式流量計也屬浮子（或稱浮子）流量計，測量管選用優質透明有機玻璃。主要應用于凈水處理及環保工程配套，也可用與化工、石油、輕工、醫藥、化肥、食品、造紙及科學研究等部門，用來測量液體單相非脈動的流量。
面板管道式流量計具有透明度高、讀數直觀、不易破裂、重量輕、壽命長、安裝連接方便等特點。
●產品執行標準：Q/YHC。0101-2013（企業標準）
●塑管流量計法蘭標準：HGT21561-P4（化學工業部標準）
■技術參數:
|
|
規格型號 |
LZT（面板、管道） |
LZT-S（塑管） |
| 1 |
管體材質 |
（1）PMMA（亞克力） |
（1）AS |
| 2 |
浮子材質 |
（1）≤20GPM為316 （2）≥30GPM為304 |
(1)ABS（包襯） |
| 3 |
導桿材質 |
（1）<150GPM為316 （2）≥150GPM為304 |
（1）304或F46包襯 |
| 4 |
接頭材質 |
（1）UPVC（2）銅鍍鎳 （3）304不銹鋼 |
（1）沉插接頭為UPVC（2）法蘭為ABS |
| 5 |
密封圈材質 |
（1）硅橡膠或三元乙丙 |
（1）硅橡膠或三元乙丙 |
| 6 |
耐壓 |
（1）1.0MPa |
（1）0.6MPa |
| 7 |
介質溫度 |
（1）≤+80℃ |
（1）≤+40℃ |
| 8 |
測量溫度 |
（1）±4%FS |
（1）±4%FS |
■結構及尺寸:

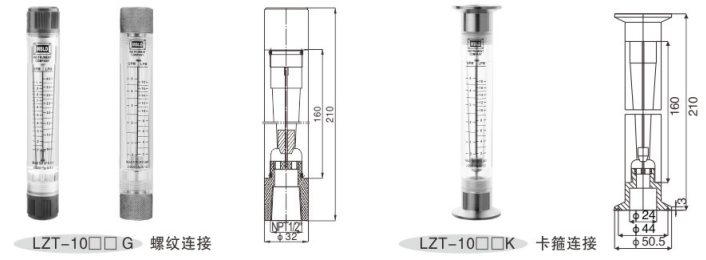

●LZT-10系列管道式外形尺寸圖和尺寸表

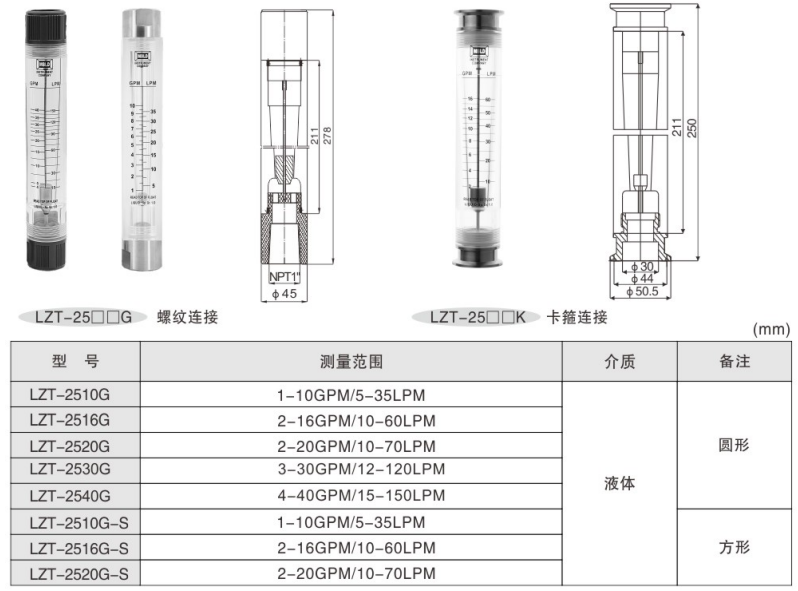

●LZT-25系列管道式外形尺寸圖和尺寸表

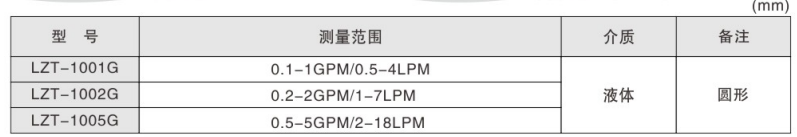

●LZT系列管道式流量計選擇表及連接方式
| 型號 | 測量范圍 | 連接方式（標配） | 介質 | 備注 |
|
LZT-1001G |
0.1-1GPM/0.5-4LPM |
NPT1/2內螺紋（UPVC） |
液體 |
圓形 |
|
LZT-1002G |
0.2-2GPM/1-7LPM |
... |
圓形 |
|
|
LZT-1005G |
0.5-5GPM/2-18LPM |
... | ||
| LZT-2510G |
1-10GPM/5-35LPM |
NPT1內螺紋（UPVC） |
液體 |
圓形 |
|
LZT-2516G |
2-16GPM/10-60LPM |
... |
圓形 |
|
|
LZT-2520G |
2-20GPM/10-70LPM |
... | ||
|
LZT-2530G |
3-30GPM/12-120LPM |
... | ||
|
LZT-2540G |
4-40GPM/15-150LPM |
... | ||
|
LZT-2510G-S |
1-10GPM/5-35LPM |
1-10GPM/5-35LPM |
液體 |
方形 |
|
LZT-2516G-S |
2-16GPM/10-60LPM |
2-16GPM/10-60LPM |
方形 |
|
|
LZT-2520G-S |
2-20GPM/10-70LPM |
2-20GPM/10-70LPM |
