■應用:

工業用鉑電阻作為溫度測量傳感器，通常用來和顯示、記錄、調節儀表配套，直接測量各種生產過程中的從-200~500℃范圍內的液體、蒸汽和氣體介質以及固體表面溫度。

本系列裝配式鉑電阻采用引進鉑電阻元件作為測量元件。因此，它具有良好的點數性能，可為顯示儀、記錄儀、調節儀、掃描儀、數據記錄儀及電腦提供精確的溫度變化輸入信號。

■結構原理：

裝配式鉑熱電阻是由感溫元件，不銹鋼外保護管、接線盒以及各種用途的固定裝置組成，有雙支和單支元件兩種規格，雙支鉑熱電阻可以同時輸出兩組相同電阻信號供使用。

鉑電阻是一種溫度傳感器，它是利用鉑絲在溫度變化時自身電阻也隨著變化的特性來測量溫度的，不銹鋼保護管不但具有抗腐蝕性能，而且具有足夠的機械強度，保證鉑電阻能安全地使用在各種場合。

■主要技術指示：

●允許偏差

分度號	測溫范圍℃	R0℃ (Ω)	精度等級	允許偏差△t ℃
Pt100	-200～500	100±0.06Ω	A級	±（0.15+0.002|t|)(-200～650)℃
		100±0.12Ω	B級	±（0.30+0.005|t|)(-200～800)℃

注：“t”為感溫元件實測溫度絕對值。

●熱響應時間:

保護管直徑 mm		保護管材料	熱響應時間t0.5 S
鉑熱電阻	Φ12	不銹鋼：0Cr18Ni12Mo2Ti  不銹鋼：1Cr18Ni9Ti	30～90
	Φ16		90～180
	錐形保護管	不銹鋼：1Cr18Ni9Ti	<180

●長度規格

保護管直徑	長度
Φ12	225  250  350  400  450  550  650  900  1150
Φ16	300  350  450  500  650  900  1150  1650  2150
錐形保護管	225  250  300  400  500  600

注：裝配熱電阻的插深長度：I=L-150mm

●保護管材料的適用溫度范圍

保護管材質	溫度范圍    ℃	備注
1Cr18Ni9Ti	-200～800	（1）表中數據系指在氧化性介質中垂直安裝的情況   （2）除上述還指其沒有強烈氧化的情況。
0Cr18Ni12Mi2Ti

●公稱壓力:

一般是指在常溫下，保護管所能承受的靜態外壓而不破裂，實驗壓力一般采用公稱壓力的1.5倍。實際上，允許工作壓力不僅與保護管材質、直徑、壁厚有關，還與其結構形式、安裝方法、置入深度以及被測介質的種類、流速有關。

●熱電組絕緣電阻:

熱電阻常溫絕緣電阻的試驗電壓為直流10～100V，環境溫度在15～35℃范圍內，相對濕度應不大于80％。常溫絕緣值應小于100M Ω。

●熱電阻允許通過電流:

通過熱電阻的測量電流不應超過5mA。

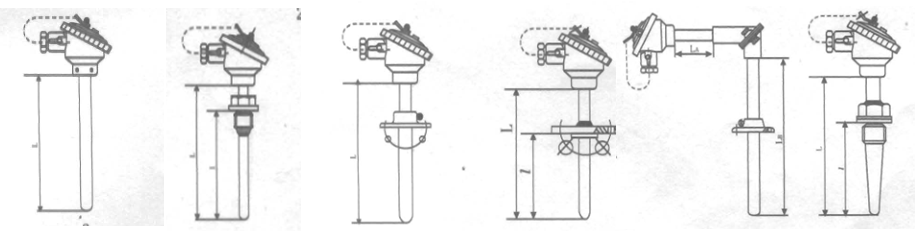

■安裝固定形式:

■接線盒分類:

                防水接線盒                                                    防爆接線盒

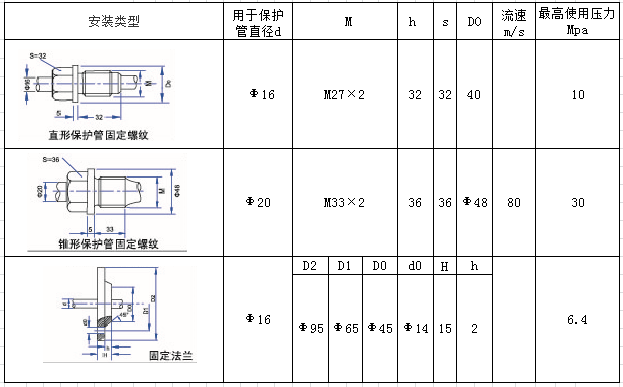

■安裝固定形式

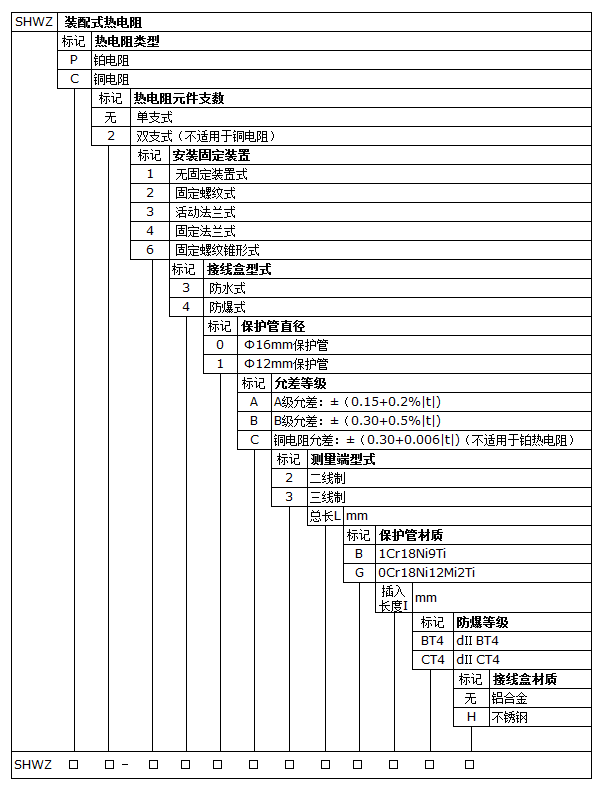

■型號表示
