LZ系列金屬浮子流量計（又稱金屬轉子流量計）是一種變面積式流量計，分為LZZ（D）H和LZZ（D）兩大系列，具有結構簡單、工作可靠、適用范圍廣、精度較高、安裝方便等特點。該系列流量計與玻璃浮子流量計比較，具有耐高壓、高溫、安全感強、根據流量輸出的4-20Am電流信號可用于自動檢測和控制等特點。并可適用于不透明介質和腐蝕性介質的流量測量。兩大系列均分現場指示型和現場指示帶電遠傳型。
LZZ（D）H系列由測量管體，孔板與浮子（椎管與浮子）和磁轉換儀組成。按安裝方式可分為垂直基本型、水平型；按連接方式又分為法蘭型、螺紋型和卡箍型，它們對應口徑的流量范圍及基本性能相同。該系列法蘭垂直型可做內襯PTFE或F46的耐腐型。
LZZ（D）系列又測量管體、錐形管、浮子體和磁轉換儀組成，該系列無腐蝕型。
本系列儀表的工作參數及其換算、修正由儀表計算軟件提供標準的計算方法，保證儀表的精度和計算可靠性。
l產品執行標準：JB/T6844-1993（行業標準）
l法蘭標準：GB/T9115.1-2000（國家標準）
l工作原理

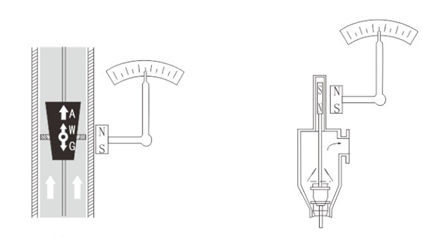

LZ系列金屬管浮子流量計為變面積式流量計，即在流量計的垂直側臉管中，當流體向上流經管子時，浮子向上移動，在某一位置浮子所受的升力與浮子重力達到平衡，此時浮子與孔板（或錐形）簡的流通環隙面積保持一定。環隙面積與浮子的上升高度成正比例，即浮子的某一高度代表流量的大小。浮子上下移動時，以磁耦合的形式將位置傳遞到外部指示器，使指示器的指針跟隨浮子移動，在刻度盤上指示流量，電遠處型是在指針現場指示流量的同時再通過角位移傳感器或電變送電路，把流量值精確地轉換成4-20mA的標準信號。
LZZ（D）H系列 LZZ（D）系列

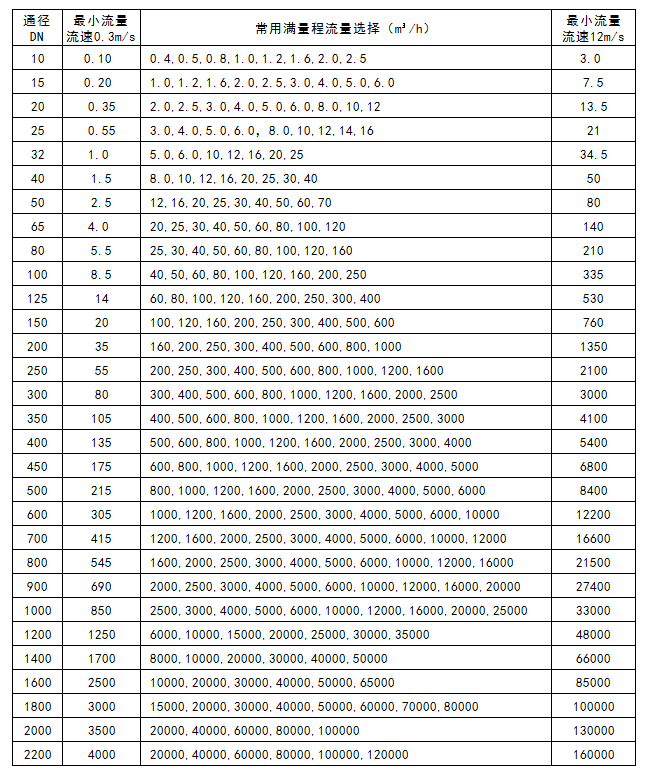

●流量選擇表LZZH/LZDH
注：1.特殊流量可特別訂貨。
2.用于測量液體時，應保證工作壓力不低于2倍最大壓損，用于測量氣體時，應保證工作壓力不低于5倍最大壓損，（除水平安裝型外）以使流量計穩定工作。
3.介質標準狀態101325Pa.20℃，所測流量為100%滿量程流量，量程比1:10
●技術參數LZZH/LZDH
